การสร้างเส้นคอนทัวร์ (Contour Lines) ด้วย Global Mapper

คำอธิบายเกี่ยวกับ Contour

เส้นคอนทัวร์ (Contour Lines) คือ เส้นที่ใช้แสดงระดับความสูงของพื้นที่บนแผนที่ภูมิศาสตร์ โดยที่เส้นคอนทัวร์แต่ละเส้นจะแสดงระดับความสูงที่เท่ากันตลอดทั้งเส้น เช่น เส้นคอนทัวร์ที่ระดับความสูง 100 เมตรจะเชื่อมต่อทุกจุดที่มีความสูง 100 เมตรจากระดับน้ำทะเล

การใช้เส้นคอนทัวร์ทำให้เราสามารถเห็นความสูงและความลาดชันของภูมิประเทศได้อย่างชัดเจน โดย ระยะห่างระหว่างเส้นคอนทัวร์ จะบ่งบอกถึงความชันของพื้นที่:

• ถ้าเส้นคอนทัวร์ห่างกันมาก: พื้นที่นั้นมีความลาดชันต่ำหรือพื้นที่ราบ
• ถ้าเส้นคอนทัวร์อยู่ใกล้กัน: พื้นที่นั้นมีความชันสูง

---

การใช้งานของ Contours

• แสดงระดับความสูง: เส้นคอนทัวร์ใช้แสดงระดับความสูงในแผนที่ภูมิศาสตร์ เช่น การวิเคราะห์พื้นที่ภูเขา หรือการวางแผนการก่อสร้าง
• ช่วยในการวางแผนทางวิศวกรรม: ในงานก่อสร้างเส้นคอนทัวร์สามารถใช้ในการวางแผนถนน สะพาน หรือโครงการต่างๆ
• การวิเคราะห์พื้นที่: นักวิทยาศาสตร์และนักสำรวจใช้เส้นคอนทัวร์เพื่อศึกษาภูมิประเทศและทำนายการไหลของน้ำ หรือการเปลี่ยนแปลงของสภาพภูมิอากาศ
• การสร้างแผนที่ภูมิศาสตร์: ในการทำแผนที่ภูมิศาสตร์ เช่น แผนที่ท่องเที่ยวหรือแผนที่สำหรับการสำรวจทางธรณีวิทยา

---

ขั้นตอนที่ 1: เปิดโปรแกรมและโหลดข้อมูล

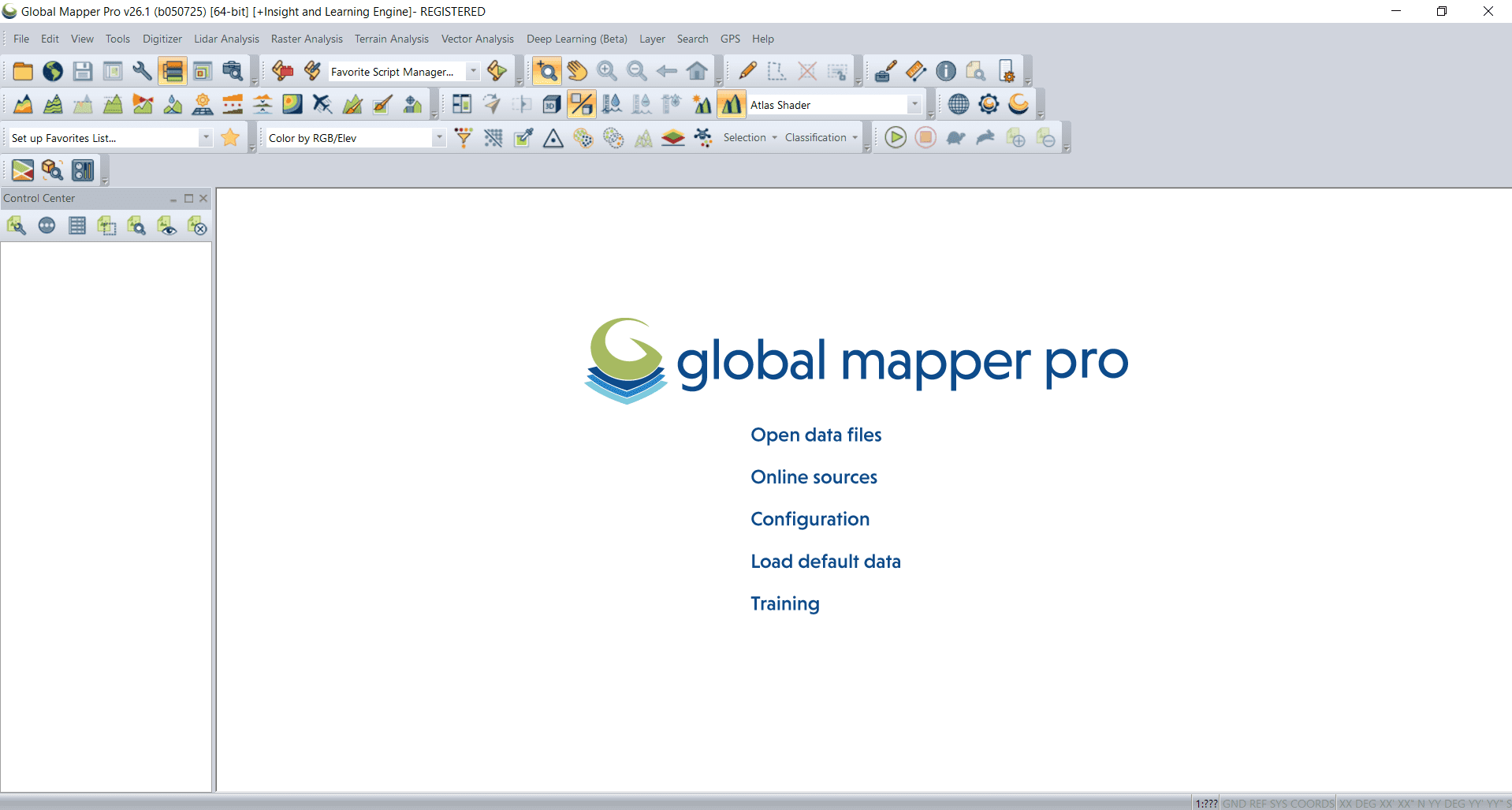

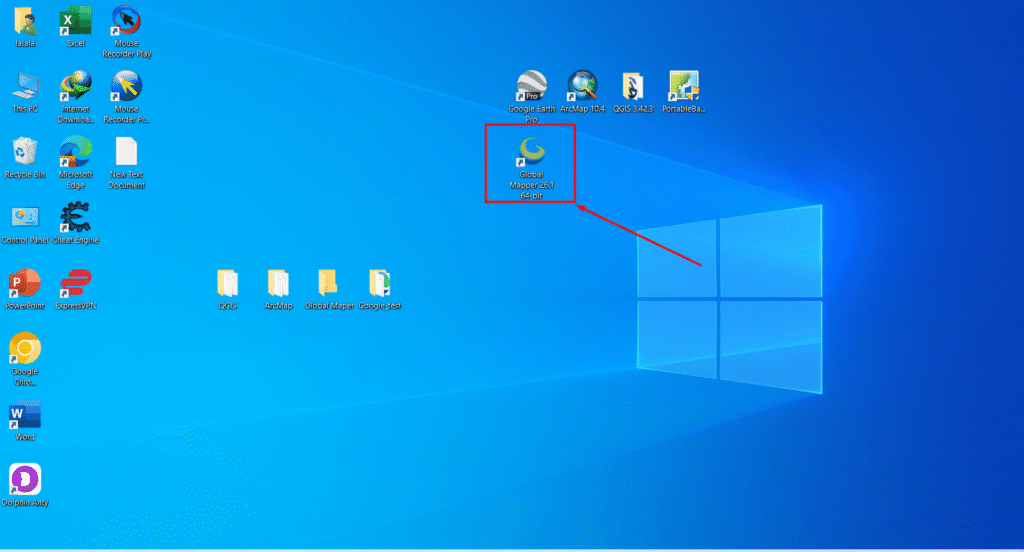

• เปิดโปรแกรม Global Mapper ขึ้นมา

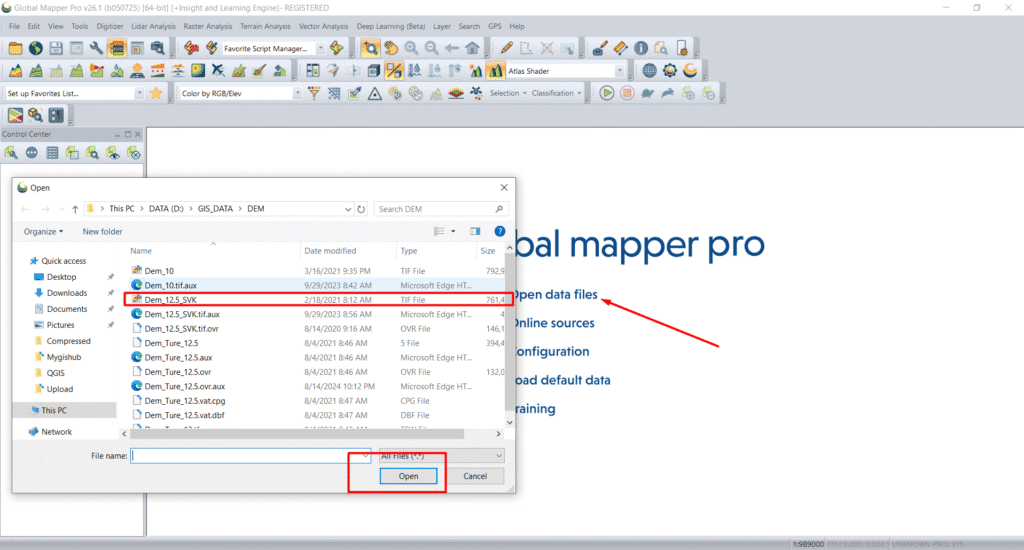

• คลิกที่ Open Data Files ในหน้าจอเริ่มต้นเพื่อเลือกไฟล์ที่ต้องการนำเข้า โดยทั่วไปจะใช้ไฟล์ที่มีข้อมูลสูงต่ำ เช่น DEM (Digital Elevation Model) หรือ Raster Data

• เลือกไฟล์ที่ต้องการและคลิก Open เพื่อโหลดข้อมูลเข้าสู่โปรแกรม

---

ขั้นตอนที่ 2: การตั้งค่าโปรเจ็กต์

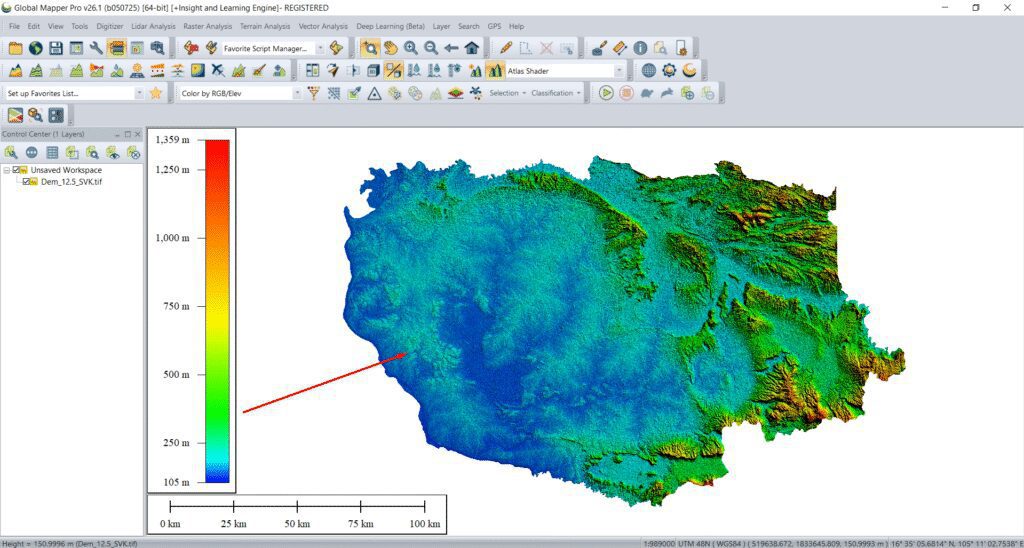

• เมื่อไฟล์โหลดเสร็จแล้ว ข้อมูลภูมิศาสตร์จะถูกแสดงบนแผนที่ในโปรแกรม
• ตรวจสอบการตั้งค่าพื้นที่แผนที่ เช่น ระบบพิกัด (Coordinate System) ที่ต้องการใช้

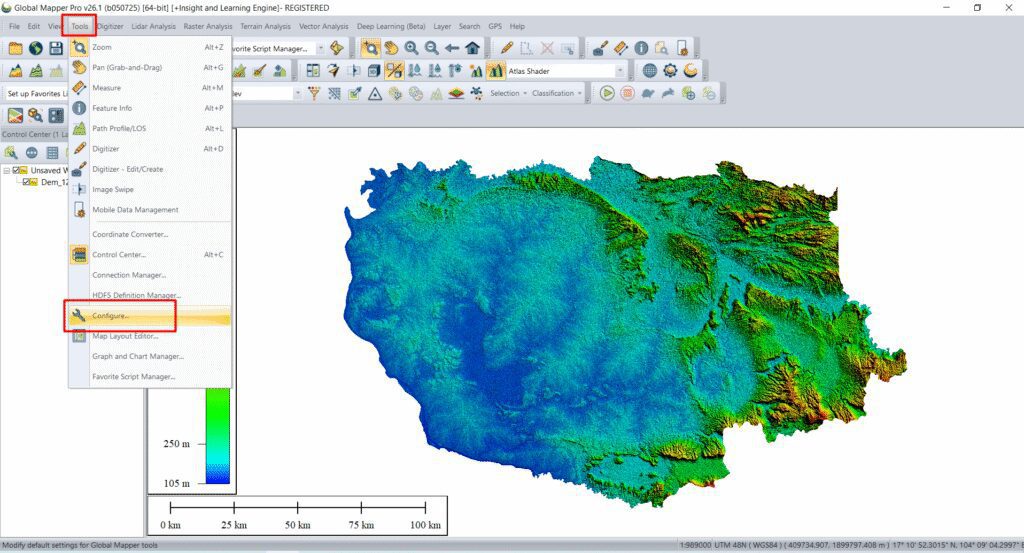

  • หากต้องการเปลี่ยนระบบพิกัดไปที่ Projection ให้ไปที่เมนู Tools -> Configure -> Projection

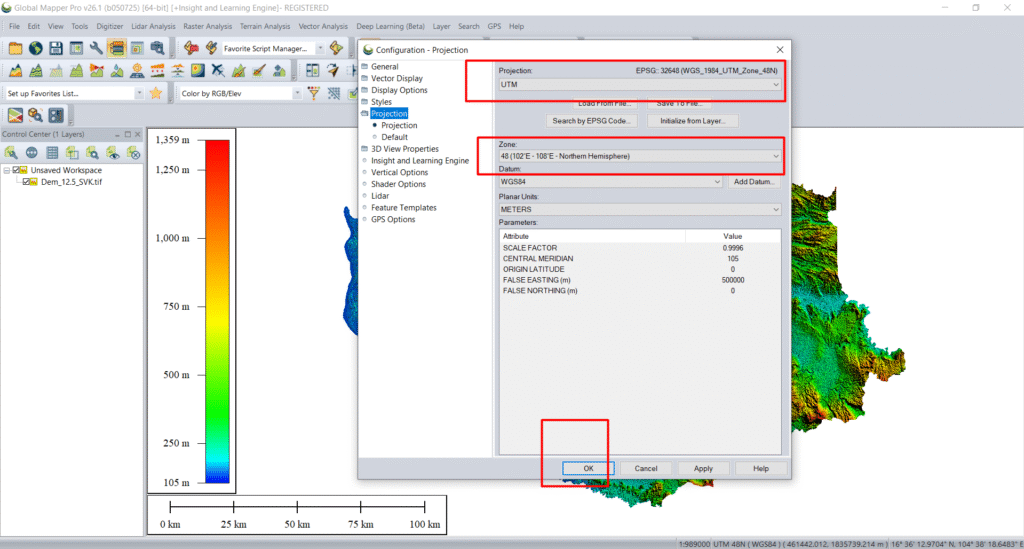

• เลือกระบบพิกัดที่ต้องการ เช่น WGS84 หรือ UTM ตามที่ใช้ในข้อมูลของคุณ

---

ขั้นตอนที่ 3: การสร้างเส้นคอนทัวร์ (Contours)

• ไปที่เมนู Analysis ในแถบเครื่องมือด้านบน

• คลิก Generate Contours เพื่อเปิดหน้าต่างการตั้งค่า

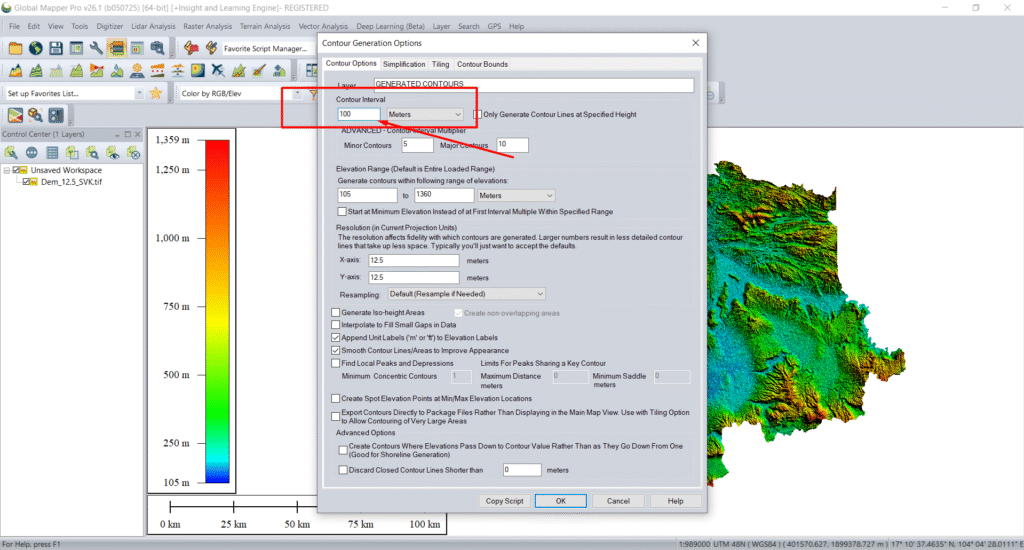

• ในหน้าต่าง Generate Contours จะมีตัวเลือกต่างๆ ให้ตั้งค่าดังนี้: การตั้งค่าพื้นฐาน:
  • Contour Interval (ระยะห่างของเส้นคอนทัวร์): กำหนดระยะห่างระหว่างเส้นคอนทัวร์ เช่น 10 เมตร หรือ 50 เมตร
    • ตัวอย่าง: หากต้องการให้เส้นคอนทัวร์ห่างกันทุกๆ 100 เมตร ให้กรอก 100 ในช่องนี้

• • Z Range (ขอบเขตของค่าความสูง): กำหนดช่วงความสูงที่ต้องการแสดงผล
    • ตัวอย่าง: หากข้อมูลมีความสูงระหว่าง 0 ถึง 1000 เมตร คุณสามารถตั้งค่าให้แสดงคอนทัวร์ที่ความสูง 0 ถึง 1000 เมตร หรือเลือกเฉพาะช่วงที่ต้องการ
    Minimum Contour (เส้นคอนทัวร์ขั้นต่ำ): ตั้งค่าความสูงต่ำสุดที่จะแสดงเส้นคอนทัวร์Maximum Contour (เส้นคอนทัวร์สูงสุด): ตั้งค่าความสูงสูงสุดที่จะแสดงเส้นคอนทัวร์
  การตั้งค่าการแสดงผล:
  • Label Interval (ระยะห่างในการแสดงค่า): กำหนดจำนวนเส้นคอนทัวร์ที่จะแสดงค่าในแต่ละเส้น
    • ตัวอย่าง: หากต้องการให้แสดงค่าความสูงในทุกๆ เส้นคอนทัวร์ที่ห่างกัน 100 เมตร ให้กรอก 100
  • Contour Type: เลือกรูปแบบของเส้นคอนทัวร์ เช่น เส้นแบบเต็ม เส้นขีดทึบ หรือเส้นแบบดัดแปลง
• คลิก OK หลังจากตั้งค่าเสร็จ

---

ขั้นตอนที่ 4: การแสดงผลและปรับแต่งเส้นคอนทัวร์

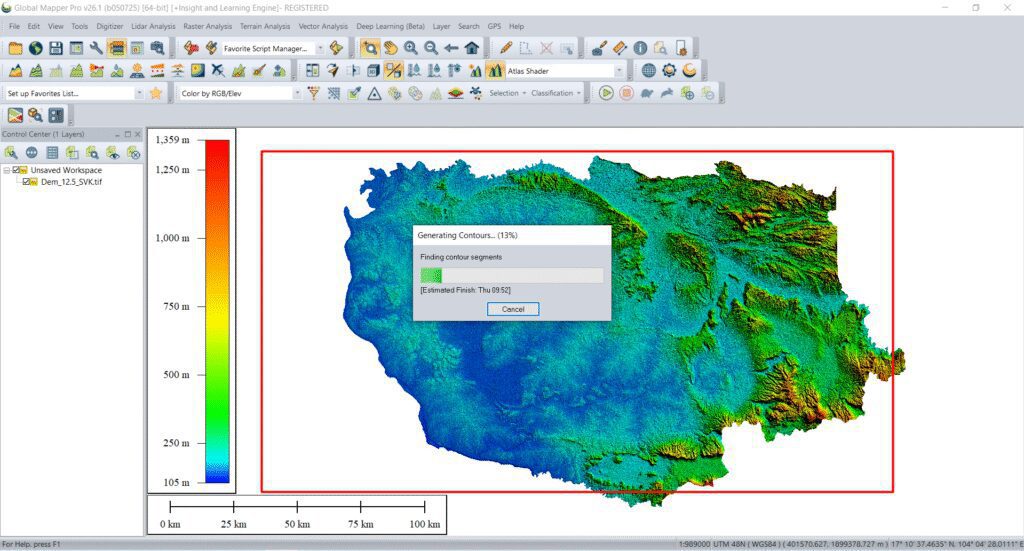

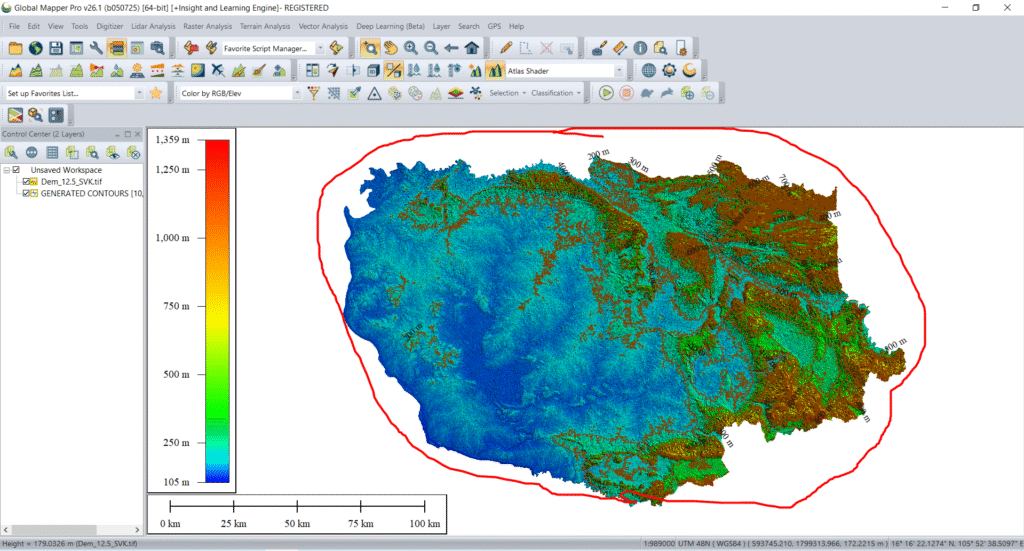

• โปรแกรมจะเริ่มสร้างเส้นคอนทัวร์ตามที่ตั้งค่าไว้ โดยแสดงบนแผนที่
• หากต้องการปรับแต่งการแสดงผลของเส้นคอนทัวร์ เช่น สี หรือความหนาของเส้น:

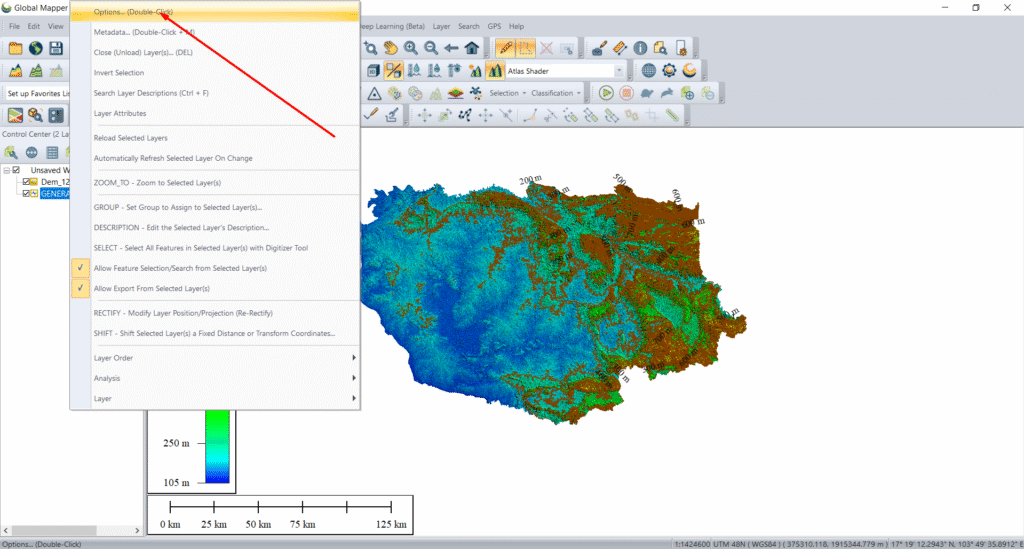

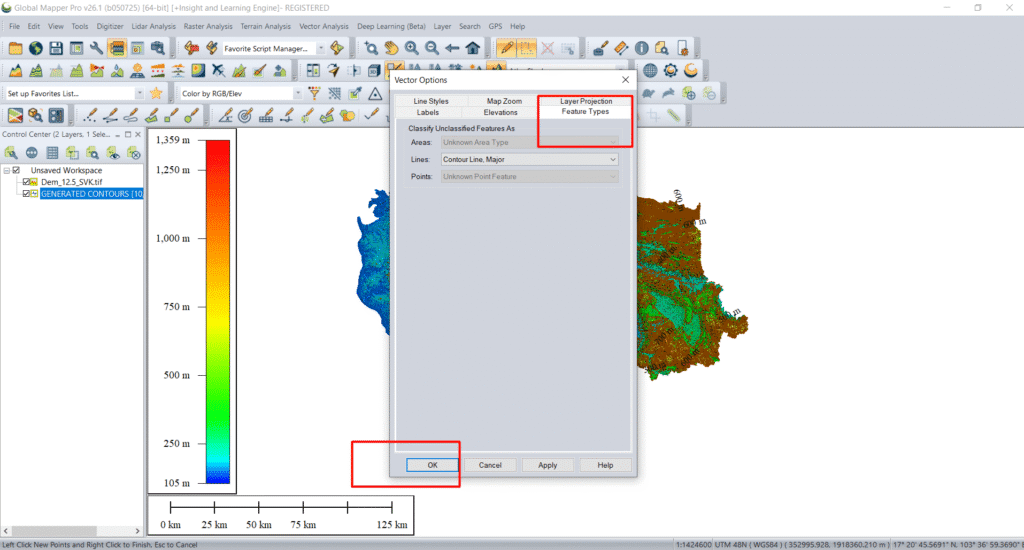

  • คลิกขวาที่พื้นที่แผนที่และเลือก Properties -> Display

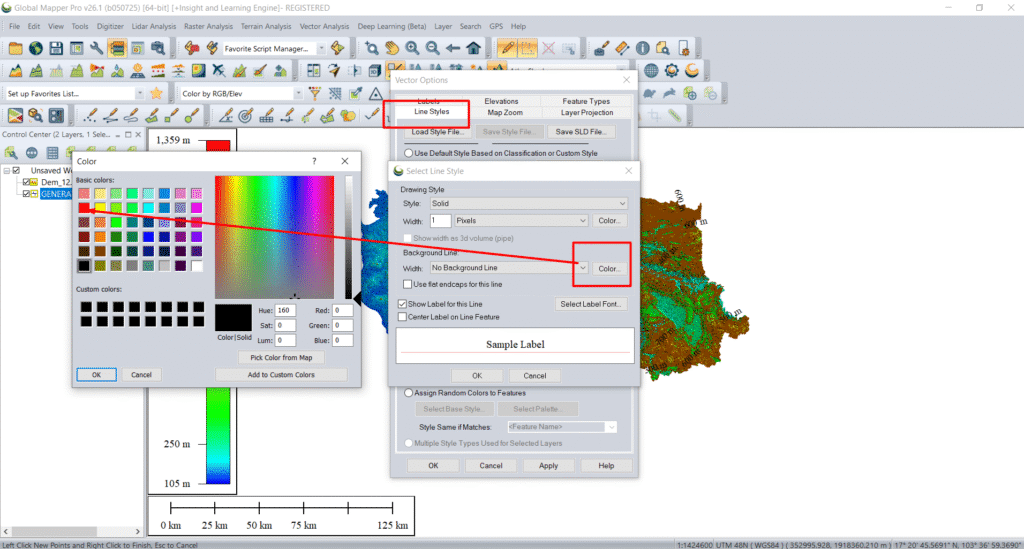

• เลือก Contours แล้วปรับค่าต่างๆ เช่น สีของเส้น, ความหนาของเส้น, หรือรูปแบบการแสดงผลของคอนทัวร์

• คลิก OK เพื่อบันทึกการตั้งค่า

---

ขั้นตอนที่ 5: การบันทึกข้อมูลคอนทัวร์

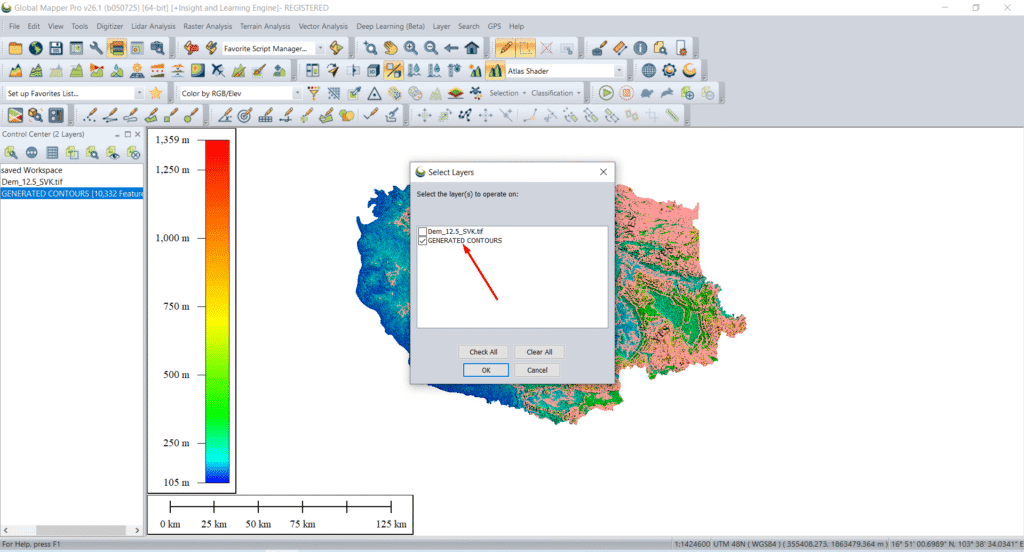

• หลังจากเส้นคอนทัวร์ถูกสร้างเสร็จแล้ว คุณสามารถบันทึกข้อมูลเหล่านี้ได้โดย:

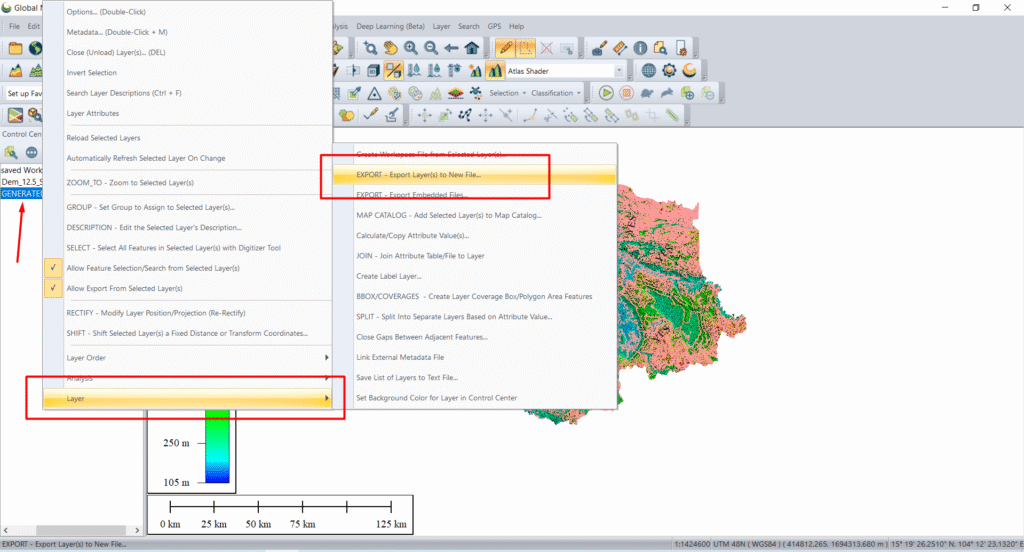

  • ไปที่เมนู File -> Save As

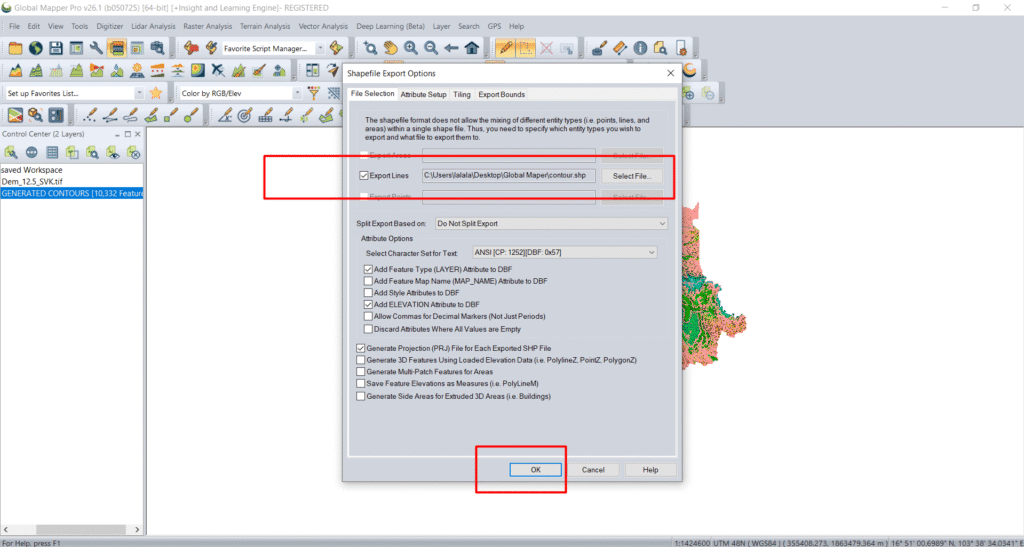

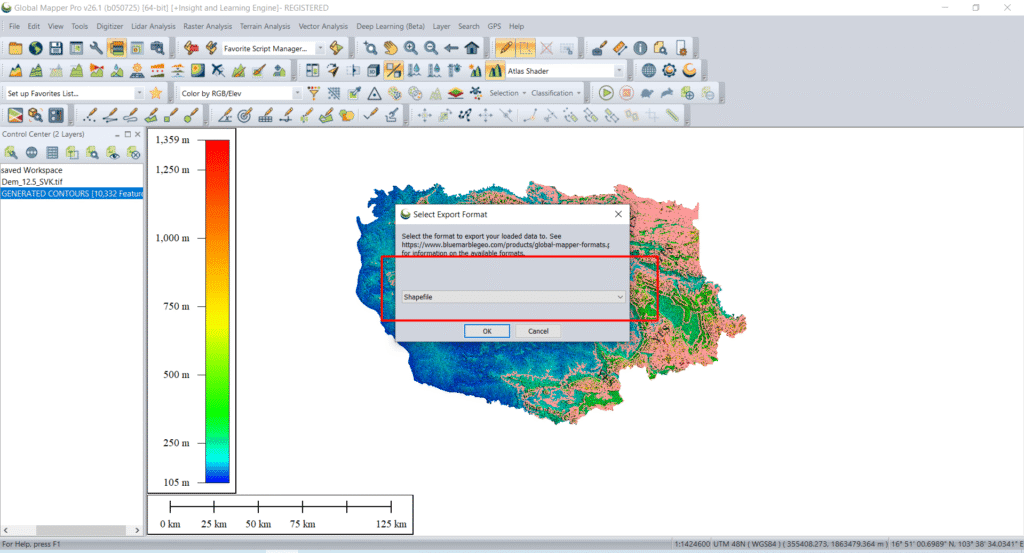

• เลือกรูปแบบไฟล์ที่ต้องการ เช่น Shapefile หรือ GeoTIFF

• ตั้งชื่อและเลือกที่เก็บไฟล์ จากนั้นคลิก Save

---

ขั้นตอนที่ 6: การตรวจสอบและบำรุงรักษาผลลัพธ์

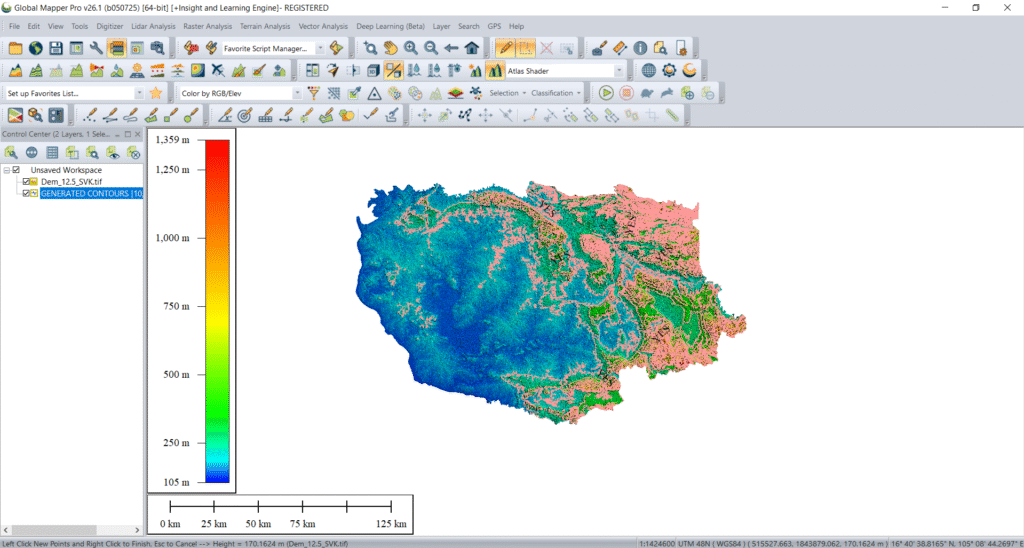

1. ตรวจสอบการแสดงผลของเส้นคอนทัวร์บนแผนที่ว่าเหมาะสมกับข้อมูลที่ใช้หรือไม่
2. หากเส้นคอนทัวร์ไม่สมบูรณ์หรือแสดงผิดพลาด คุณสามารถกลับไปที่หน้าต่าง Generate Contours เพื่อปรับตั้งค่าหรือทำการคำนวณใหม่
